Дробеметные установки подвесного типа

Дробемётные установки подвесного типа являются универсальным оборудованием для процессов дробеструйной обработки. Очистка сварных конструкций и деталей, очистка отливок, снятие заусениц, дробеструйное упрочнение деталей, подвергаемых динамическим нагрузкам - спектр применений практически неограничен.

Дробемётные установки подвесного типа предлагаются проходного и тупикового исполнения с различными размерами Сочетание вращательных с колебательными движениями в камере позволяет очищать изделия сложной конфигурации

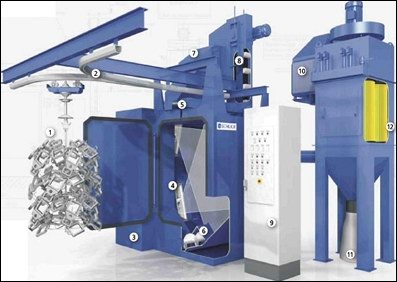

Устройство:
  1. Система подвеса деталей
  2. Система подачи подвеса, Y-типа
  3. Шумоподавляющий корпус
  4. Roto-jet® турбина
  5. Вращательно колебательная система
  6. Шнековый транспортёр
  7. Сепаратор
  8. Ковшевой элеватор
  9. Блок управления
  10. Фильтр тонкой очистки
  11. Мешок для сбора пыли
  12. Картриджный фильтр









Примеры стандартных решений:

Roto-jet® тип установки HB 10/12 HB 12/16 HB 12/20 HB 16/16 HB 16/22 HB 16/26
Макс. диаметр подвеса для деталей 1000 1200 1200 1600 1600 1600
Макс. высота обрабатываемых деталей [мм] 1200 1600 2000 1600 2200 2600
Макс. вес обрабатываемых деталей [кг] 800 800 800 800 800 800
Количество турбин x мощность [кВт] 2x7,5 2x7,5 3x7,5 2x7,5 3x7,5 3x7,5
Вариант 2x11 2x11 3x11 2x11 3x11 3x11
Фундаментные габариты установки [мм] (включая систему подачи подвеса Y-типа без фильтровальной установки) 4080x3500 4680x4200 4680x4200 5380x5650 5450x5650 4650x5650
Фундаментная яма или электрическая цепная таль нет да да да да да
Установка без фундаментной ямы.
Высота установки [мм]
Нижняя грань / верхняя грань обрабатываемой детали [мм]		 4140
760/1960		 4845
880/2480		 5690
955/2955		 5025
1100/2700		 6100
1175/3375		 6510
1175/3775
Установка с фундаментной ямой.
Глубина фундаментной ямы [мм]
Высота установки [мм]
Нижняя грань / верхняя грань обрабатываемой детали [мм]		 500
3640
260/1460		 700
4145
180/1780		 780
4910
175/2175		 925
4100
175/1775		 1000
5100
175/2375		 1000
5510
175/2775

Другие варианты и опции индивидуального исполнения мы предлагаем Вам с ориентацией на Вашу специфику.
